Parece que viene Joaquín en camino... Cami rompió fuente !!! a primera hora vamos para la clínica, entonces les pido hecer los trabajos de esta semana siguíendo las guías. Les pondré paso a paso que deben hacer en cada fecha y lo montamos como evidencia en la carpeta de drive.

ENTREGA 02

Paso a paso de la esfera, este trabajo lo hicimos juntos en la última clase, en el cajetín va la fecha del 25 - sep - 2025, y se numera como: P.01

Documento guía aquí:

https://drive.google.com/file/d/1Zx7mpVBY3vkgXhhjO_TwHNYV-0KPcGWQ/view?usp=sharing

ENTREGA 03

(primer trabajo autónomo)

Vistas de la esfera, este trabajo lo realizarán según la guía en

PDF que les adjunto, lo deben hacer mientras estoy en licencia, en el cajetín va la fecha del 02 - oct - 2025, y se numera como: P.02, cambian el mateial y la NTC que aplica.

Documento guía aquí:

https://drive.google.com/file/d/1695XgTIsKXtDnEhHDjJc4UXcYxmvlWVf/view?usp=sharing

ENTREGA 04

(segundo trabajo autónomo)

Vistas y sistemas de proyección, este trabajo lo realizarán según la guía en PDF que les adjunto, solo van a dibujar en un formato A4 horizontal la figura de la última página, pueden insertar la imágen y calcarlo, esto lo deben hacer mientras estoy en licencia, en el cajetín va la fecha del 09 - oct - 2025, y se numera como: P.03, la NTC que aplica es la 1777 sistemas de proyección.

Documento guía aquí:

https://drive.google.com/file/d/14HksfJCfQLvleDh2Hozd4eCKgsDmBFcT/view?usp=drive_link

ENTREGA 05

(equivalen a las clases del 16 y 23 de octubre)

Vistas y sistemas de proyección, este trabajo lo realizarán según las guías en PDF que les adjunto, imprimen cada uno de los PDF, leen la teoría y realizan los ejercicios con lápiz para las siluetas y colores para diferenciar cada cara del objeto en el isométrico y en sus vistas.

Taller a imprimir 01:

https://drive.google.com/file/d/1Z6yB2U9rZ5waWq3mIRFBjWiexq8nxIvb/view?usp=sharing

Taller a imprimir 02:

https://drive.google.com/file/d/1gfKnz9UlgsY7gkXOqj0eifBPWca2iMPk/view?usp=sharing

Nos vemos de regreso en la U para continuar con la clase presencial el 06 de noviembre, recuerden montar en la carpeta todos los trabajos terminados, aquí abajo les dejo el paso a paso del trabajo para entregar la próxima clase.

ENTREGA 06

(equivalen a la clase del 30 de octubre)

Vistas y sistemas de proyección, este trabajo lo realizarán según las guías en PDF que les adjunto, recuerden usar los calibres de línea roja en 0.5 puntos y los de líneas definitivas negras en 2.0 puntos.

Plantilla con medidas, descargenla y trabajan sobre ella:

https://drive.google.com/file/d/1b3zeWhxVMkHZsDRwGSJW-yTHVIVBkf38/view?usp=drive_link

El bloque de texto de la izquierda debe tener el paso a paso descrito para dibujar las 4 figuras: A, B, C, D. resuman y no usen un tamaño de fuente menor a 8 puntos.

Guía paso a paso:

https://drive.google.com/file/d/1biojgE3OiEVt2WQLf4psfjRdKZlN-8j9/view?usp=drive_link

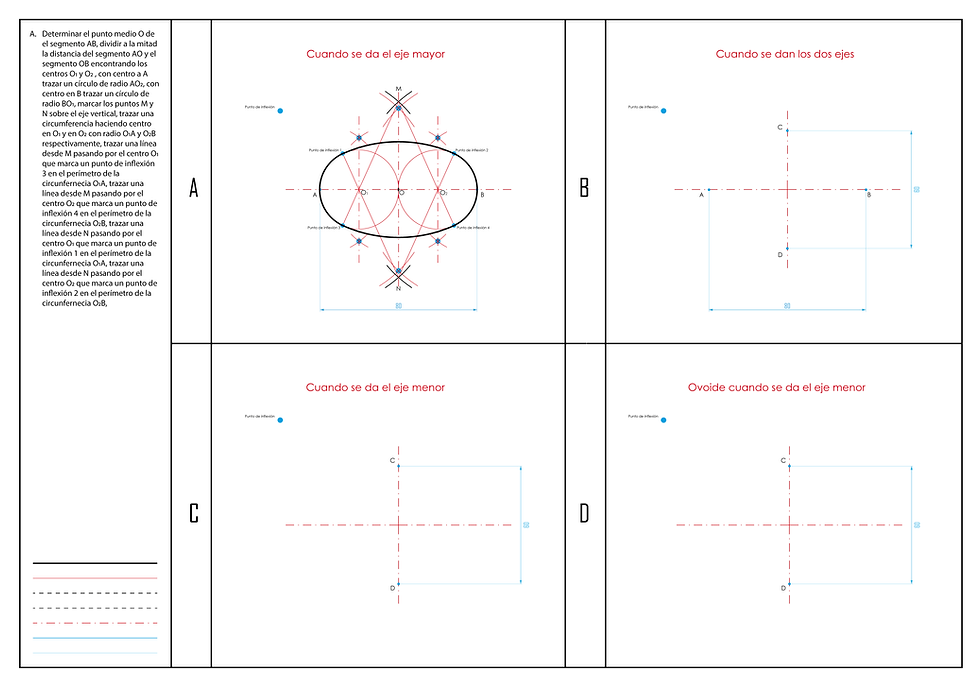

Con este PDF pueden dibujar las 4 figuras en la platilla que descargaron.

(este ejemplo es solo la primera parte)

recuerden completar los pasos en texto al lado izquierdo y las otras 3 figuras.
